YK3132 CNC6 高速數控滾齒機

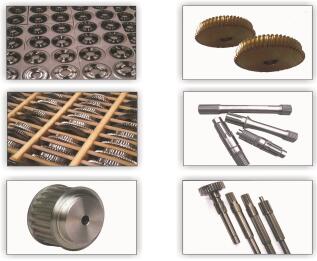

YK3132CNC6型高效高速全功能數控滾齒機，主要為6模及6模以下的圓柱直齒輪、圓柱斜齒輪、同步帶輪、花鍵、蝸輪、鼓形齒輪等零件的生產加工而研發。機床為立式布局，設計新穎，產品設計的主旨思路是：以客戶的切實需求作為設計目標，將提高產品質量、提高生產效率、降低齒輪生產成本這幾方面著重打造。可為廣大用戶大大提高生產效益。

機床特點

1、本機床分為6軸4聯動

6軸

X軸：徑向進給軸

Y軸：切向竄刀軸

Z軸：軸向進給軸

A軸：刀架旋轉軸

B軸：滾刀旋轉軸

C軸：工件旋轉軸

2、采用電子齒輪箱【EGB】功能，多軸精確同步控制插補功能，可以方便的實現分齒運動和差動補償運動。

3、機床床身為高剛性鑄鐵底座，雙層臂結構設計，機床剛性更好，精度穩定。

4、自動竄刀功能：設置合理參數，加工過程中實現自動竄刀，使刀具均勻磨損，提高刀具耐用度。

6、循環油冷卻，潤滑點自動潤滑，保證機床、齒輪、夾具等有良好的切削能力和精度穩定性。

7、各種安全故障診斷及報警顯示功能。

8、機床設計結構緊湊，可自動排屑，布局結構人性化，操作簡單。

YK3132-6 主要技術參數

最大加工直徑	The largest machining diameter	mm	320
最大加工模數	The largest processing module	m	6
使用刀桿規格	The use of tool rod specifications	mm	32/40
滾刀竄刀長度	Hob shift distance	mm	160
滾刀軸最高轉速	Highest hob shaft speed	rpm	1500
工件軸最高轉速	Work piece axis of the highest speed	rpm	200
工作臺面直徑	Work surface diameter	mm	280
最大刀具直徑	The largest diameter cutter	mm	150
最大刀具長度	The biggest tool length	mm	180
工件角度	Deg	±45 °	±45 °
X軸最大快移速度	X axis maximum fast moving speed	mm	3000
Y軸最大快移速度	Y the most moving speed	mm	1000
Z軸最大快移速度	Z axis maximum fast moving speed	mm	3000
機床電器總功率	Total power of machine tool	KW	36
機床外觀尺寸	Machine tool appearance size	mm	3000X2200X3100
機床重量	Machine weight	KG	約 10000
標配
數控系統	濕切冷卻系統	電器柜	工具箱及調整工具
液壓系統	機床防震調整墊鐵	集中潤滑系統	磁性排屑機
32、40刀桿	電器柜冷卻系統	鐵屑車
選配
美國丹納派斯數控系統	德國西門子數控系統	工裝夾具	油霧分離器
50刀桿	自動拉刀裝置	工件夾緊油缸組建	干切氣冷組件
